Обзор ASUS EAH6850 DirectCU

Введение

Сегодня мы протестируем видеоадаптер HD6850 от компании ASUS и сравним его с более дорогими конкурентами. Адаптер уже имеет небольшой "заводской" разгон: процессор работает на частоте 790 МГц (вместо штатных 775 МГц). Также ASUS установила знаменитый воздушный кулер DirectCU взамен референсного. Третьим бонусом стало фирменное приложение ASUS SmartDoctor, предназначенное для отслеживания различных параметров, вдобавок с его помощью можно осуществлять разгон видеокарты. Надеемся, на этом плюшки не заканчиваются.

Комплект поставки и спецификации

Дизайн упаковки видеокарты ASUS HD6850 полностью совпадает с ASUS EAH5870 1ГБ, представленной ещё год назад. Тот же стиль, та же оранжево-черная цветовая гамма.

Как всегда, на коробке много графики, всевозможные описания характеристик и достоинств. Производитель обещает, что благодаря применению кулера DirectCU одновременно с уменьшением уровня шума на 20% снизится и общая температура видеокарты.

Комплект поставки ASUS EAH6850 DirectCU:

Технические характеристики

Спецификации ASUS EAH6850 DirectCU:

Внешний вид

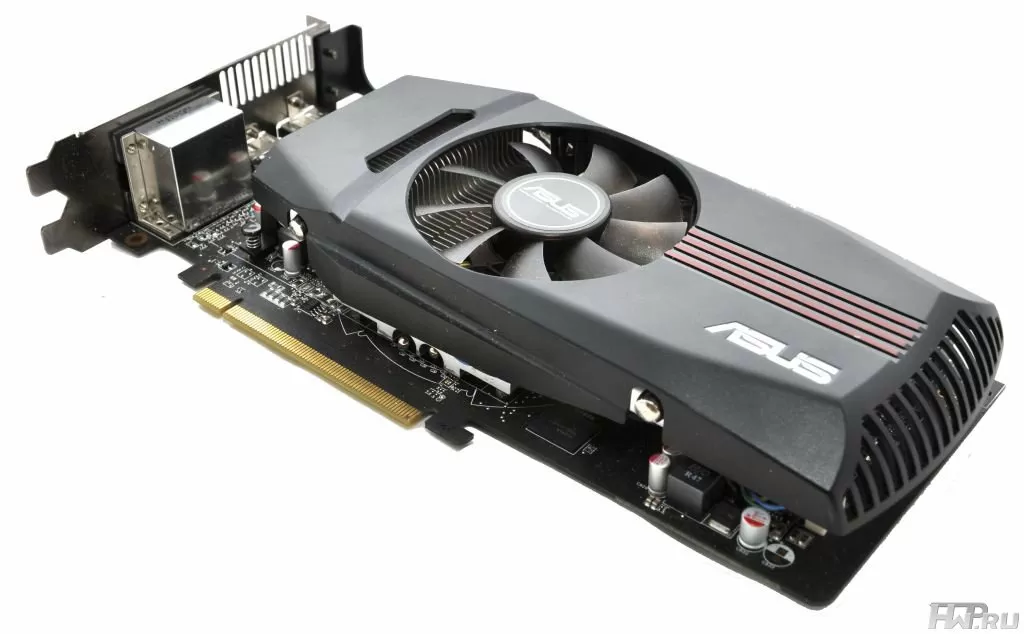

Видеокарта выполнена на очень симпатичной печатной плате:, текстолит здесь покрыт черным лаком. Кулер тоже выглядит неплохо, ведь его крышка изготовлена из крепкого пластика и чем-то напоминает по форме и аэродинамическим изгибам спортивный автомобиль. Разумеется, все это исключительно для красоты, не более того. Что ж, будем надеяться, что фраза "красивые самолеты хорошо летают" относится и к данному экземпляру.

Длина видеокарты составляет 24 сантиметра, в отличие от той же видеокарты EAH5850 TOP, печатная плата здесь не выглядывает за крышку кулера. Для сравнения, MSI HD6870, основанная на референсном дизайне, имеет длину 24,5 см. Порты снабжены пластиковыми заглушками, которые защитят их во время транспортировки.

Особенно красиво черная печатная плата выглядит сзади. Тут отсутствуют какие-либо детали, требующие охлаждения, поэтому кулер располагается лишь на "лицевой" стороне видеоадаптера.

Коннектор Crossfire всего один. Столько же и у конкурирующей GTX460 (разумеется, тут речь идёт про SLI)). Это означает, что максимальное количество HD6850 в конфигурации Crossfire ограничено двумя видеокартами.

ASUS EAH6850 DirectCU изобилует видеовыходами. Тут и два традиционных коннектора DVI-I (которые также пригодятся тем, кто еще использует мониторы, подключающиеся к устаревшим ныне портам D-Sub), и порты HDMI 1.4a и DisplayPort v1.2 (версия 1.2 отличается от 1.1 увеличенной вдвое пропускной способностью), которые особенно оценят владельцы больших телевизоров и домашних кинотеатров. Для пользователя это означает возможность подключения до двух мониторов с разрешением 2560x1600 пикселей или до четырех мониторов с разрешением 1920x1200 пикселей.

Видеокарте ASUS EAH6850 DirectCU требуется всего один шестиштырьковый коннектор питания PCIe, такую "роскошь" видеокарта может себе позволить благодаря относительно невысокому энергопотреблению, всего около 127 Ватт. Однако, на печатной плате имеется посадочное место под дополнительный коннектор (который не распаян). Данная модель будет работать и с 450-ваттным блоком питания, то есть не потребует дополнительных затрат на покупку очень мощного (и как следствие, дорогого) БП.

Вентилятор системы охлаждения DirectCU может похвастаться поддержкой PWM, что позволяет автоматически регулировать скорость вращения в достаточно широких пределах. Кулер практически не выгоняет горячий воздух наружу корпуса, так что в корпусе должно быть хороший как "вдув", так и "выдув".

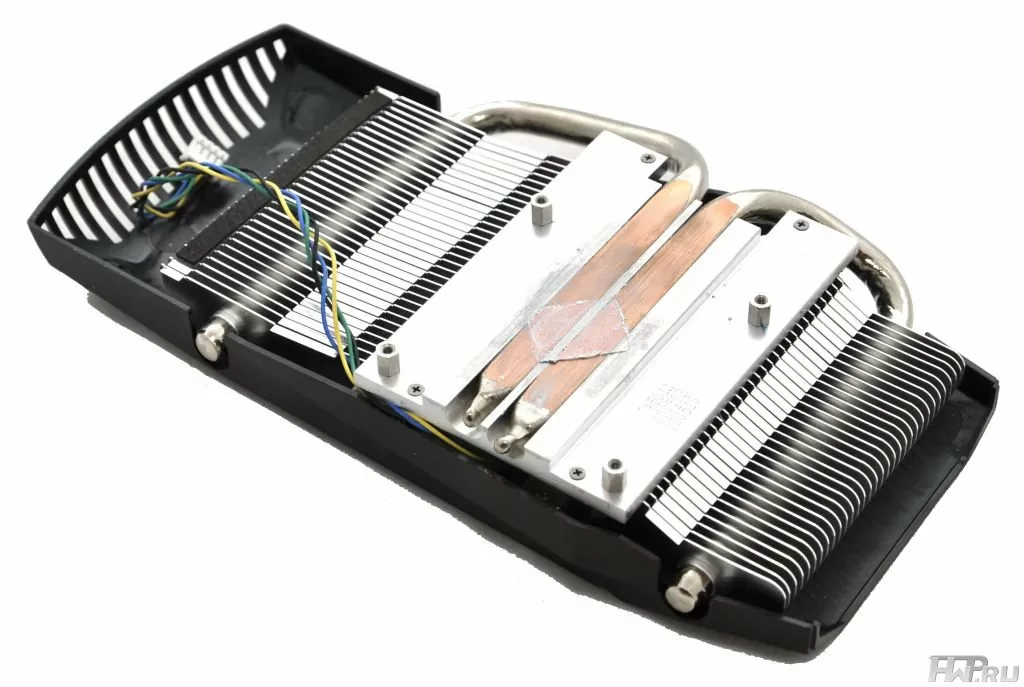

Радиатор кулера DirectCU состоит из 32 пластин и двух медных тепловых трубок, непосредственно примыкающих к графическому чипу. Этот вариант уже давно доказал свою эффективность, так что можно рассчитывать на хорошее охлаждение.

На корпусе видеокарты установлены жесткие боковые вставки, увеличивающие прочность всей конструкции. Учитывая вес кулера и длину видеокарты это решение уместно.

Конструкция платы ASUS EAH6850 DirectCU

Итак, что мы увидим, если удалим кулер с крышкой? Матовую черную печатную плату с расположением компонентов, сильно напоминающим референсную HD6870. Модуль стабилизатора (VRM) находится недалеко от видеовыходов, графический процессор в самом центре платы, а поблизости расположились восемь чипов памяти GDDR5, изготовленые компанией Hynix. Маркировка "T2" означает, что память может работать на частоте до 5 ГГц. Эта цифра интересна в первую очередь тем, кто планирует разгонять видеокарту.

Модуль стабилизации напряжения у данной модели трёхфазный, используются твердотельные конденсаторы. Канальные полевые униполярные МОП-транзисторы (MOSFET-ы) охлаждаются небольшим алюминиевым радиатором, закрепленным на подпружиненных "замочках". Модуль стабилизации относительно прост, и у этого есть логическое объяснение. Во-первых, видеокарта ASUS EAH6850 DirectCU принадлежит к среднему классу. Во-вторых, заявлена высокая энергоэффективность графического ядра, и как следствие сохраняются невысокие требования к питанию.

Справа от модулей памяти можно обнаружить практически пустую площадь. Не исключено, что такой дизайн PCB может быть использован и в будущих версиях видеокарт, в которых свободное пространство будет задействовано дополнительными компонентами.

Тестирование

Конфигурация тестового стенда:

Участники тестирования:

Набор бенчмарков:

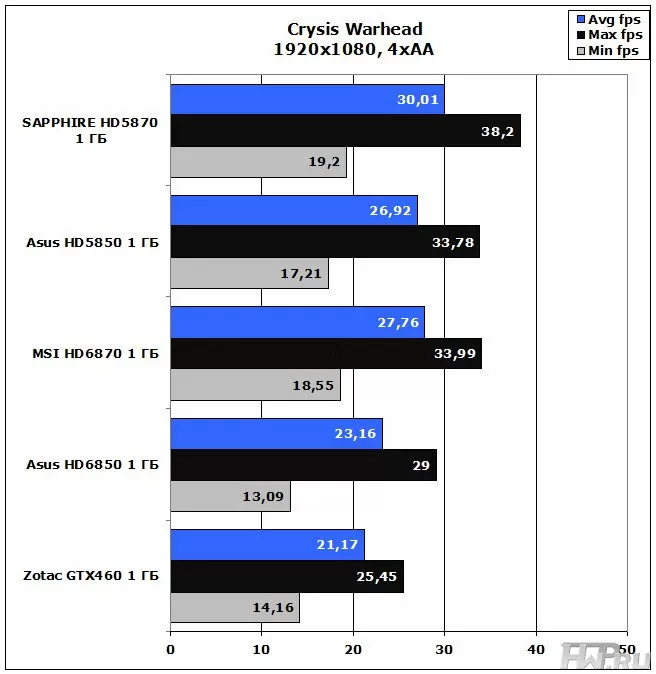

HD6850 примерно на 5-9% быстрее Nvidia GTX460 - своего главного соперника в этом сегменте рынка. Разница с одной стороны небольшая, но с другой стороны существенная. Что касается "старших" братьев EAH5850 и HD5870, то отставание серъёзное.

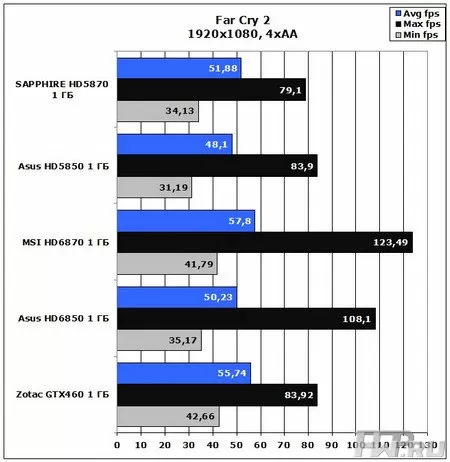

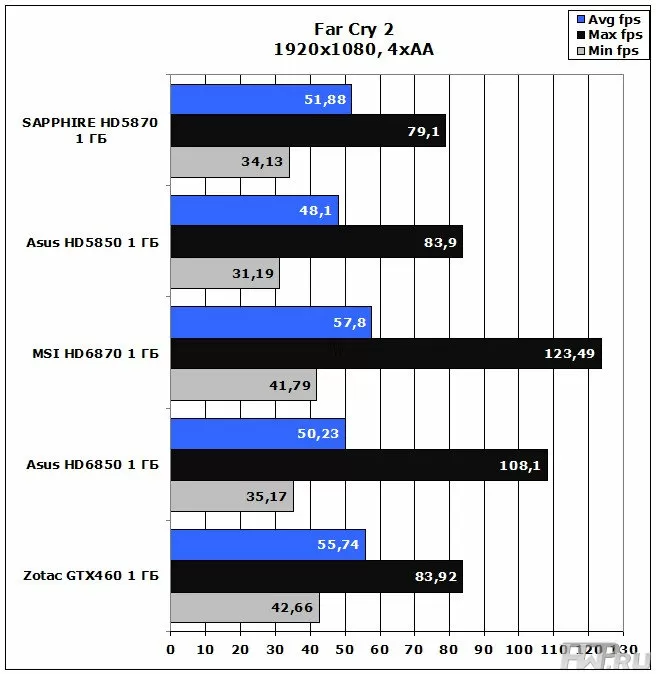

Видеокарта ASUS HD6850 DirectCU отлично показала себя в игровом бенчмарке Far Cry 2, среднее значение FPS находится аккурат между HD5850 и HD5870. Правда, все три видеокарты проиграли GTX460, но пальма первенства принадлежит HD6870.

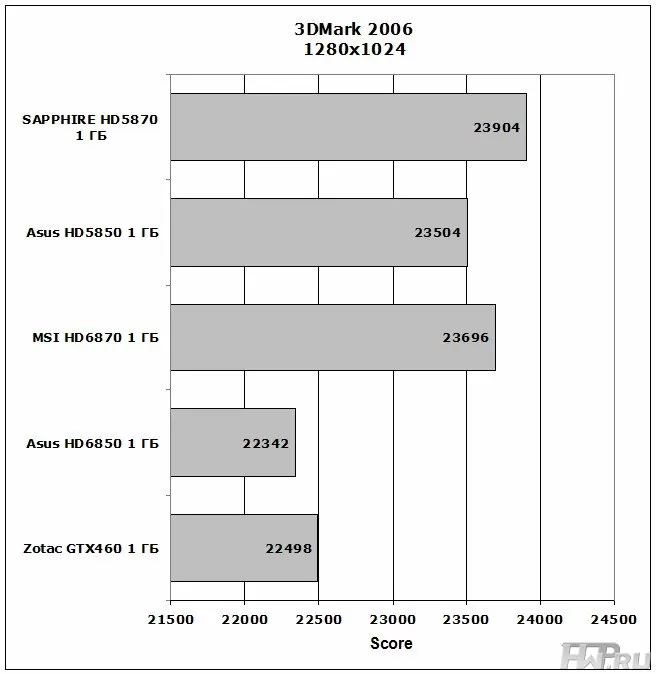

3DMark06 как всегда подчеркивает зависимость оценки от производительности процессора. Не смотря на это можно заметить разницу в результатах теста при использовании разных видеокарт. ASUS HD6850 DirectCU в данном тесте занимает почётное первое место с конца.

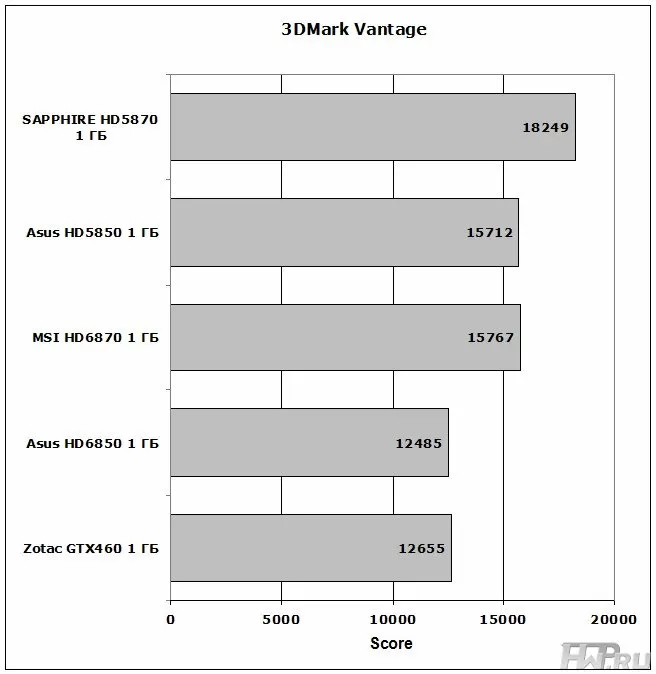

Более свежая версия 3DMark Vantage, показывает более существенную разницу между видеоадаптерами, хотя распределение мест осталось прежним.

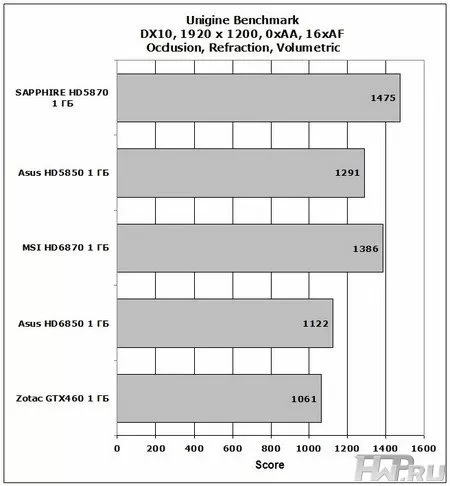

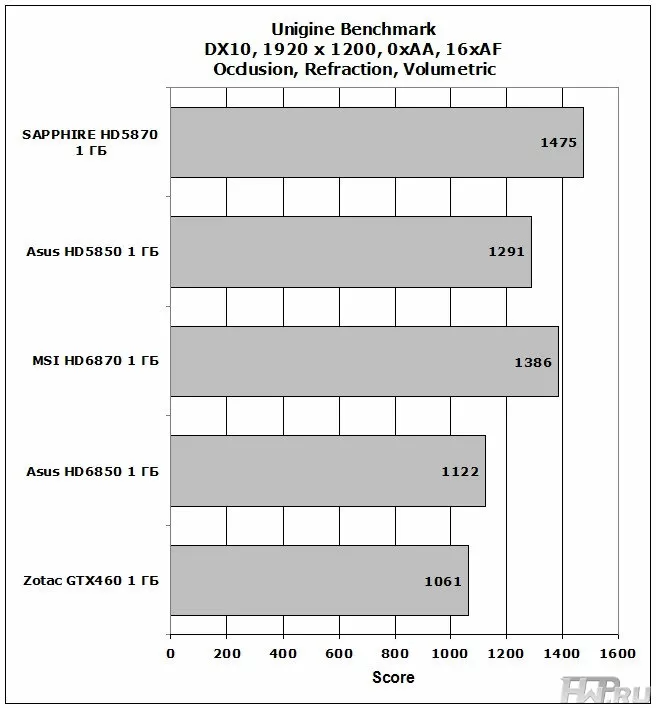

Unigine Benchmark показывает интересные результаты. На DX10 мы видим превосходство ASUS HD6850 DirectCU над GTX460, но EAH5850 и HD5870 опережают их обоих.

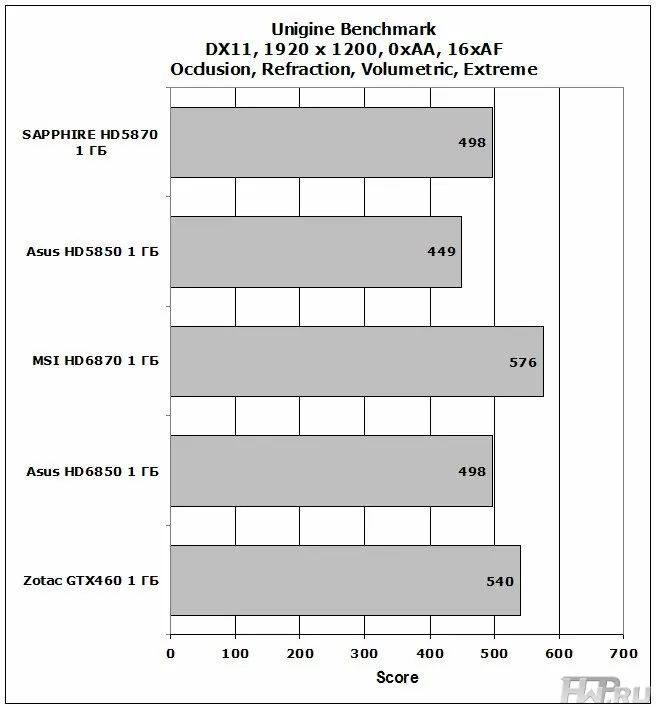

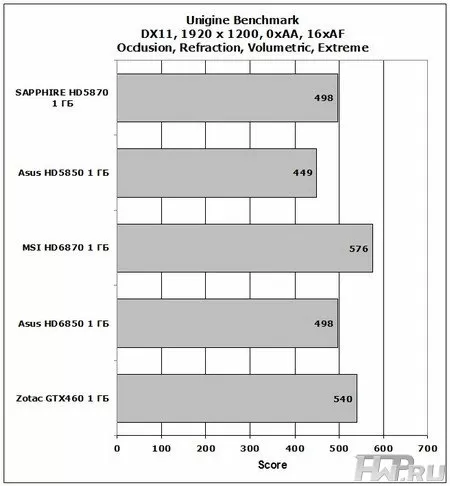

А на DX11 видеокарта ASUS EAH6850 DirectCU опережает и HD5850 и HD5870, но при этом уступает GTX460. А лидерство снова возвращается к HD6870.

Выводы

На текущий момент стоимость видеокарты ASUS EAH6850 DirectCU составляет примерно 5800 рублей. По сути, это золотая ценовая середина. За эти деньги вы получаете тихую, стабильную плату с достаточно высокой производительности для современных игр в разрешении 1920x1080 как на DX10 так и DX11.

Разница в производительности между HD6870 и HD6850 есть, но в зависимости от условий, она может составлять считанные проценты. При этом разница в цене существенно больше. Так что стоит задуматься, имеет ли смысл доплачивать за этот прирост производительности? Разумеется, каждый решает сам.

Официальный сайт ASUS - www.asus.ru

Виктор Голуб
31/08.2011
