Обзор универсального 10-гигабитного коммутатора QNAP QSW-1208-8C
Приобретая современный 10-гигабитный NAS, вы наверняка задатите себе вопрос: а к чему, собственно, его подключать? Независимо от того, имеет ли ваш сервер 10-гигабитные сетевые порты или вы будете добавлять их платами расширения, вам нужно определиться: будете ли вы использовать медный кабель (витую пару) или оптику. Этот вопрос у нас отдельно рассмотрен в статье «какой стандарт лучше для 10-гигабитной сети», но разработчики из компании QNAP её не читали, и думать за вас, взвешивая все «за» и «против» не собираются. Так что они выпустили 8-портовый 10-гигабитный коммутатор с комбинированными портами, чтобы вы могли использовать ту среду, какую захотите. Более того, коммутатор поддерживает стандарты 5G/2.5G BASE-T, и многие топовые игровые материнские платы теперь имеют сетевые порты с этой скоростью.
Вы можете сказать, что вас это не удивляет, потому что в мире полным-полно коммутаторов с RJ45 портами для LAN и SFP/SFP+ слотами для Uplink соединений с магистральной сетью, но у QNAP совсем иной подход: QSW-1208-8C - это одноранговый коммутатор, имеющий 12 SFP+ слотов, из которых 8 продублированы в виде RJ45 портов. Это значит, что здесь нет никакого разделения на Uplink-и и локальные порты, а для всех подключений используется одна общая коммутационная матрица производительностью 240 Гбит/с.
К сожалению, коммутатор QSW-1208-8C - неуправляемый, и даже VLAN-ы вы настроить на нём не сможете, не говоря уже о каких-то функциях вроде балансировки нагрузки или агрегации каналов. Конечно, это ограничивает потенциальное использование коммутатора, но всё же для нас с вами имя QNAP связано с системами хранения данных, и 10-гигабитный сетевой свитч напрашивается именно в данную категорию, где просто нужно подключить 5-10 рабочих станций или серверов к NAS-у.
Как QNAP тестирует коммутаторы

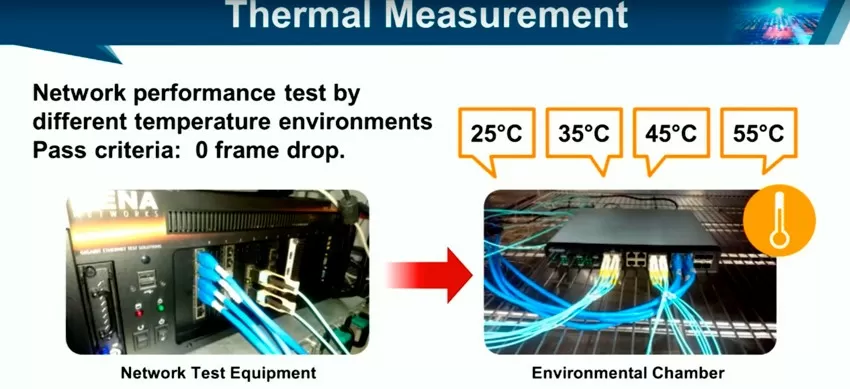

Интересно, что QNAP в своём блоге подробно рассказывает, как инженеры мучают QSW-1208-8C. Во-первых, подключают к коммутатору до 20 устройств и запускают Burn-In тест сроком на 1 месяц. Во-вторых, гоняют максимальную нагрузку на вибростенде и в термокамере при температуре от 0 до +50 градусов Цельсия. Критерий удачного прохождения теста - 0 потерянных пакетов при всех издевательствах разработчиков.
Помимо этого, тестовая команда производит 1000 циклов включения / выключения коммутатора, тест на работу во влажной среде, роняет свитч на пол и гоняет на нагрузочном оборудовании для отладки прошивки устройства.
Конечно, при наличии такого свитча сам извечный вопрос «медь или оптика» становится неактуальным: выбирайте что хотите, портов хватит на всех. Хочу заметить, что QNAP не выпускает оптические трансиверы, но в списке совместимости есть 1 модель Mellanox MFM1T02A-SR, предлагаемая под маркой QNAP и несколько DAC-кабелей длиной до 5 метров. В основном же, поддерживаются наиболее ходовые трансиверы Intel, Cisco, HP, Netgear, Avago и Finisar.
Тест совместимости
Вообще, если раньше вы не имели дел с 10-гигабитными сетями, то вам будет интересно узнать, что с совместимостью в этом сегменте беда. Мы привыкли к тому, что если взять любой 1-гигабитный свитч или роутер и включить в любую 1-гигабитную сетевую карту любым кабелем - у вас будет 1-гигабитное соединение, а с 10G Base-T всё совсем иначе. На бумаге всё оборудование совместимо друг с другом и обратно совместимо с 1GBase-T, а на деле - всё не так просто: отсутствие линка вообще, связь на скоростях около 100 Мбит/с и прочие радости, да и вообще далеко не каждый 10-гигабитный коммутатор поддерживает стандарты 2.5GBase-T и 5GBase-T (2.5 Гбит/с и 5 Гбит/с соответственно). Поэтому при выборе коммутатора постарайтесь протестировать его с вашим оборудование до покупки, ну или оговаривайте с продавцом возврат.
Сетевая карта (кликабельно)
|
Совместимость |
Да
| |
Да
| |
Да | |
Да
| |
Да
| |
Да
| |
Mellanox ConnectX-2
|
Да
|
С сетевыми картами коммутатор подружился сразу же, а вот с кабелями начал привередничать: из 7 образцов кабелей категории CAT 5E длиной от 20 см до 1 метра, 3 образца начисто отказались работать, хотя напрямую они соединяли 10-гигабитные сетевые карты на максимальной скорости. Среди этих образцов были как заводские кабели, из комплекта поставки сетевого оборудования, так и обжатые самостоятельно безымянными фишечками, а так же кабель с коннекторами Siemens.
Тип кабеля
|
Категория |
Длина |
Скорость |
Неэкранированный кабель UTP 20 (заводской обжим) |
5 |
20 см |
100 Мбит/с
|
Фольгированный кабель FTP, 50 см (разъёмные фишки Siemens) |
5E |
50 см |
Нет связи
|
Неэкранированный кабель UTP, 50 см (ручной обжим) |
5E |
50 см |
Нет связи |
Экранированный кабель STP,
|
5E |
2 метра |
10 Гбит/с
|
Экранированный кабель STP,
|
6 |
1 метр |
10 Гбит/с
|
Экранированный кабель STP
|
7 |
35 метров |
10 Гбит/с
|
DAC SFP+, Intel
|
3 метра |
10 Гбит/с
|
С кабелем Cat 6 и Cat 7 проблем ожидаемо не возникло, и ещё раз хочу повторить: все образцы были протестированы и прекрасно работали на скорости 10 Гбит/с при прямом соединении сетевых карт. Этот тест нам говорит о том, что если вы хотите использовать коммутатор с существующими кабелями CAT 5E на небольших расстояниях (10-15 метров), то будьте готовы к тому, что кабель придётся переобжимать или менять.
Тестирование производительности
![]() |

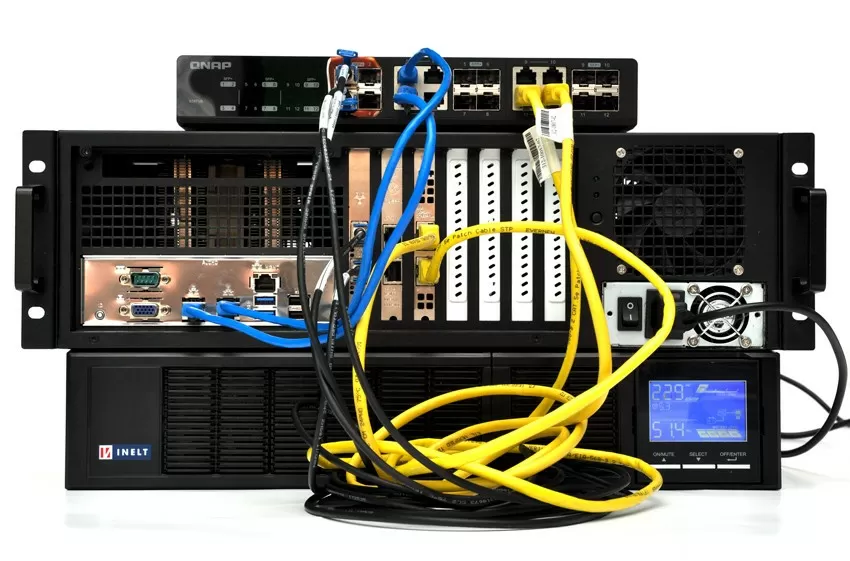

Конфигурация тестового стенда:
Программное обеспечение:
|

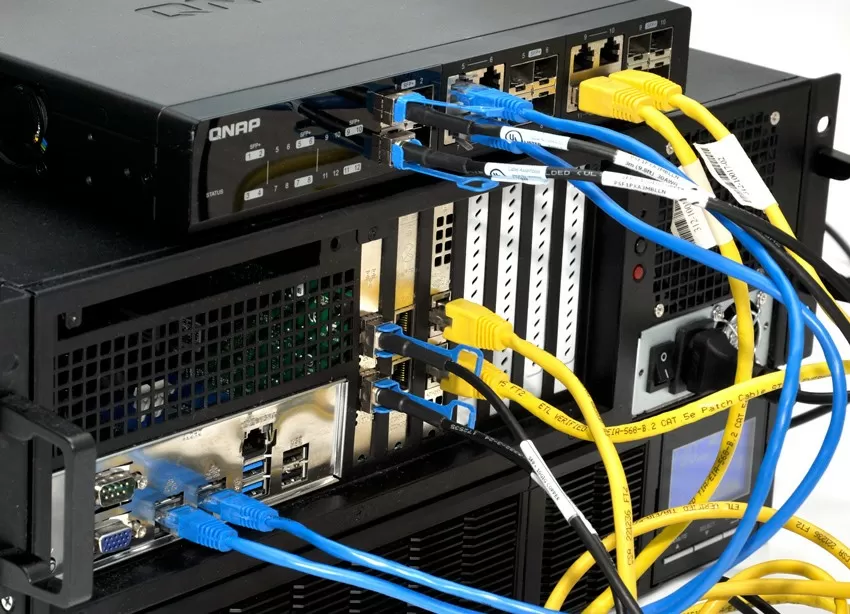

Наш тестовый стенд имеет ёмкость 60 Гбит/с, что в 4 раза меньше возможностей коммутатора QSW-1208-8C, имеющего матрицу в 240 Гбит/с. Давайте посмотрим на скорость коммутации между различными сетевыми портами.
Иногда сетевые коммутаторы увеличивают скорость даже между двумя сетевыми портами за счёт встроенного буфера, что мы видели в тесте гигабитных свитчей Zyxel, Netis и роутеров Keenetic. Иногда - замедляют, но QNAP QSW-1208-8C практически не влияет на скорость между портами, внося лишь незначительную задержку, которая теряется на фоне погрешности измерений. Даже коммутация между Intel X520 DA2 (SFP+, DAC кабель) и Intel X550-T2 (RJ45, медь) осуществляется без задержек.
Выводы
У QNAP QSW-1208-8C нет прямого конкурента с таким же числом портов, но среди моделей на 8/10 10GBase-T с 2/4 uplink слотами SFP+ за те же деньги вы можете выбрать управляемый свитч с поддержкой VLAN. Конечно, неуправляемая архитектура - это особенность конструкции коммутатора, о которой вам должно быть известно заранее, так что я не могу отнести это к недостаткам. По крайней мере, далеко не в каждой компании может потребоваться нарезать 10-гигабитную сеть на сегменты.
Что не понравилось:
- Коммутатор оказался требовательным к кабелям, так что по возможности, используйте экранированные CAT5E или CAT6/CAT7 кабели. Использовать неэкранированную витую пару CAT5E UTP мы не рекомендуем даже при длине кабеля - 20 см.
- Нет выключателя
- Совместимость со всеми сетевыми картами, которые есть в нашем тестлабе. На момент подготовки статьи далеко не все 10-гигабитные свитчи могут этим похвастаться. Коммутатор не снижает производительность по сравнению с прямым соединением.
- Красивый внешний вид
- Невысокий уровень шума
Благодаря тому, что QSW-1208-8C работает почти бесшумно, вы можете использовать этот коммутатор прямо на рабочем месте, не опасаясь, что к вечеру от него будет болеть голова. Учитывая, насколько тщательно компания QNAP подходит к тестированию своей продукции, можно рассчитывать, что он будет работать годами в режиме 24/7 без потери пакетов.
Михаил Дегтярёв (aka LIKE OFF)
29/08.2019
